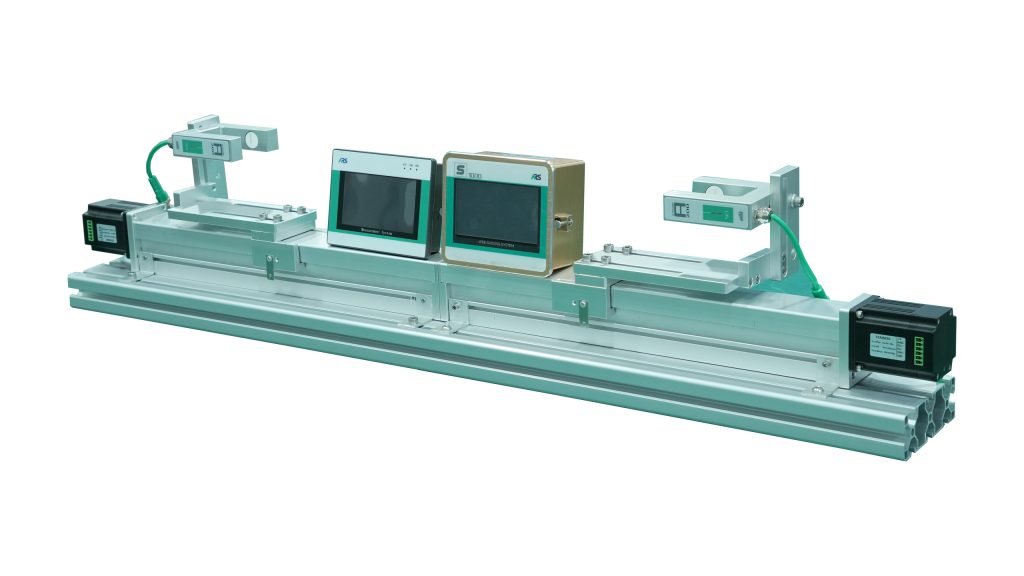

S1000 प्रो टाइप सेंटरिंग वेब गाइड सिस्टम क्यों चुनें?

S1000 Pro एक है उच्च-प्रदर्शन वेब गाइड प्रणाली चौड़ाई मापन कार्यों के साथ सेंटरिंग मार्गदर्शन के लिए। इसे विशेष रूप से उत्पादन लाइन की दक्षता और उत्पाद की गुणवत्ता में सुधार के लिए डिज़ाइन किया गया है। S1000 प्रो प्रकार की वेब गाइडिंग मशीन प्रिंटिंग, पैकेजिंग, कपड़ा, इस्पात और अन्य उद्योगों के लिए उपयुक्त है और सामग्री की बर्बादी को प्रभावी ढंग से कम कर उत्पादन दक्षता में सुधार कर सकती है।

S1000 प्रो टाइप सेंटरिंग वेब गाइड सिस्टम के कार्य करने के वीडियो

चौड़ाई माप सुविधा वाला S1000 प्रो टाइप सेंटरिंग वेब गाइड सिस्टम कैसे काम करता है?

मुख्य घटक और कार्य

घटक	समारोह
एज सेंसर	ऑप्टिकल या अल्ट्रासोनिक तकनीक का उपयोग करके वेब के किनारों की स्थिति का पता लगाएं। पार्श्व स्थिति पर निरंतर प्रतिक्रिया प्रदान करता है।
मोटर चालित एक्ट्यूएटर्स	वेब को केंद्र में लाने के लिए सेंसर से प्राप्त इनपुट के आधार पर गाइड रोलर्स को समायोजित करें। किसी भी पार्श्व विचलन को वास्तविक समय में ठीक करें।
नियंत्रक	यह सेंसर डेटा को संसाधित करता है, विचलन की गणना करता है, और वेब की स्थिति को समायोजित करने के लिए एक्चुएटर्स को कमांड भेजता है। यह सिस्टम एकीकरण प्रदान करता है।
दोहरे किनारे वाले चौड़ाई सेंसर	वेब की चौड़ाई की वास्तविक समय में निगरानी और गणना करने के लिए वेब के बाएं और दाएं किनारों के बीच की दूरी को मापें।
प्रदर्शन/इंटरफ़ेस	यह वेब की स्थिति और चौड़ाई की वास्तविक समय में निगरानी प्रदान करता है, और ऑपरेटर द्वारा अंशांकन, कॉन्फ़िगरेशन और समायोजन की अनुमति देता है।

काम करने की प्रक्रिया

वेब पोजिशनिंग और सेंटरिंग

1. वेब गाइड सिस्टम से होकर गुजरता है।
2. सेंसर केंद्र रेखा से किसी भी पार्श्व विचलन का पता लगाते हैं।
3. RSI वेब गाइड नियंत्रक यह विचलन की गणना करता है और वेब को पुनः केंद्र में लाने के लिए एक्चुएटर्स के माध्यम से गाइड रोलर्स को समायोजित करता है।
4. यह प्रक्रिया निरंतर चलती रहती है, जिससे पूरे ऑपरेशन के दौरान सटीक संरेखण सुनिश्चित होता है।

चौड़ाई निगरानी

1. RSI एज सेंसर वेब के बाएं और दाएं किनारों का पता लगाएं।
2. वेब की चौड़ाई निर्धारित करने के लिए इन किनारों के बीच की दूरी की गणना की जाती है।
3. गुणवत्ता नियंत्रण और प्रक्रिया स्वचालन प्रणालियों में एकीकरण के लिए चौड़ाई डेटा प्रदर्शित या प्रेषित किया जाता है।

S1000 प्रो टाइप सेंटरिंग वेब गाइड सिस्टम के तकनीकी पैरामीटर

सी पी यू	32-बिट ड्यूल-कोर (एफपीजीए + एआरएम)
कार्यकारी आवृति	210MHz
मोटर	बंद-लूप सर्वो मोटर
अनुक्रिया काल	0.02ms
एनकोडर	1000-लाइन आयातित एनकोडर
शुद्धता	0.004mm
मोटर गति नियंत्रण	समायोज्य मोटर गति (स्वचालित गति परिवर्तन)
सेंसर इंटरफ़ेस	अतिध्वनि संवेदक, सीसीडी लाइन-ट्रैकिंग सेंसर
हस्तक्षेप प्रतिरोध	धातु का आवरण, उच्च हस्तक्षेप प्रतिरोध
विनिमय	इलेक्ट्रॉनिक कम्यूटेशन
विश्वसनीयता	हाई
रखरखाव का खर्च	मुफ्त रखरखाव
विरोधी स्थैतिक	30,000V
सुरक्षा	स्पार्कलेस कम्यूटेशन

S1000 प्रो टाइप सेंटरिंग वेब गाइड सिस्टम की विशिष्टताएँ और स्थापना आयाम

मद	विशेष विवरण
बिजली की आपूर्ति	ऑपरेटिंग पावर इनपुट	DC24V, कम से कम 4A की धारा के साथ (150W अनुशंसित)
	ऑपरेटिंग पावर आउटपुट	सेंसरों के लिए DC12V, अधिकतम आउटपुट करंट 1A के साथ
	मोटर उत्पादन	सर्वो मोटर नियंत्रण के लिए नियंत्रण आउटपुट PWA पल्स

बाहरी और स्थापना आयाम
